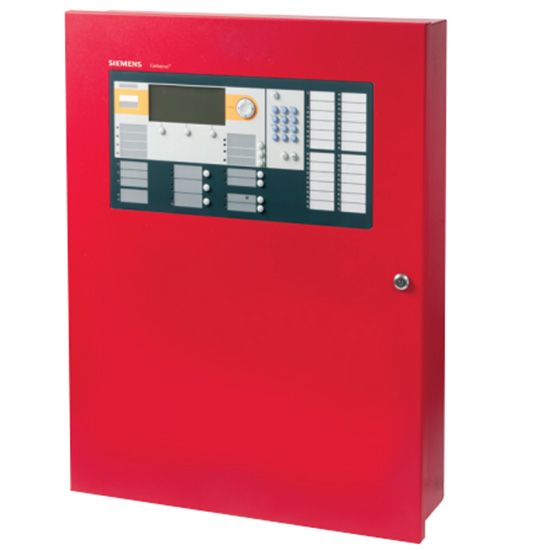

Tủ trung tâm báo cháy 2 Loop (125 địa chỉ/Loop)

TRUNG TÂM BÁO CHÁY 2 LOOP SIEMENS FC922, Tủ báo cháy trung tâm 2 loop Siemens FC922, Tủ báo cháy trung tâm Siemens FC922 (2 loop)
Tủ báo cháy FC922 hay còn được gọi là tủ trung tâm báo cháy FC922. Tủ báo cháy trung tâm hay trung tâm báo cháy chính là “bộ não” của hệ thống báo cháy. Đây vừa là nơi tiếp nhận và xử lý thông tin báo cháy từ các thiết bị đầu vào, vừa là nơi truyền “mệnh lệnh” báo cháy đến các thiết bị đầu ra.
Tổng quan về hệ thống
- Kết nối tới 16 bảng điều khiển mạng và các thiết bị đầu cuối chữa cháy trên SAFEDLINK.
- Máy dò được đặt trên vòng lặp C-NET được kết nối với một bảng điều khiển mạng.
- Thiết bị thông báo được kết nối qua NAC (Notification Appliance Circuit) được kết nối với một bảng điều khiển có thể nối mạng.
-SAFEDLINK và C-NET được thực hiện như là một vòng lặp để tăng độ an toàn của lửa: nếu một bảng điều khiển hoặc máy dò thất bại, thông điệp chỉ đơn giản là chuyển hướng theo cách khác.
Thông số kỷ thuật
- Nhà sản xuất: SIEMENS
- Mã sản phẩm: FC922
- Màn hình LCD: 40 ký tự cho 8 dòng
- Phím lập trình điều khiển: 7
- Đèn LED lập trình: 10 đến 96 với các tùy chọn
- Hỗ trợ các thiết bị định địa chỉ : 252
- Mạch tín hiệu địa chỉ (SLC): 4 Tiêu chuẩn
- Điểm trên mỗi SLC: 252 trên 4 mạch
- Phát hiện câu trả lời của thiết bị yếu: Có
- Rơle phụ (Bảng điều khiển): 4
- Dòng điện NAC (Bảng điều khiển): 2 Lớp B / 1 Lớp A @ 3.0 A
- Mô-đun NAC mở rộng: Có
- NACS với mở rộng: 4 Class B hoặc 2 lớp A
- Mã hóa NAC: Tạm thời; Thời gian tháng ba; Mã CA
- Nguồn cung cấp: 6,5 A
- Cung cấp năng lượng mở rộng: 11,5 A với opt 300WPS
- Bộ sạc pin: 100 Ah (> 32 Ah trong tủ riêng)
- Hộp năng lượng địa phương: Tùy chọn
- Phân cực ngược: Tùy chọn
- Phương pháp ngắt kết nối: Menu Thru
- DACT (Nội bộ / Bên ngoài): Tùy chọn
- Sự kiện thường gặp DACT: Có
- Báo cáo điểm (sê-ri) DACT: Có
Lĩnh vực ứng dụng: Trung tâm mua sắm, Tòa nhà văn phòng 1 và 2 tầng, Các cơ sở công nghiệp nhỏ, Khách sạn nhỏ, Các trung tâm dữ liệu, Trường học,Thư viện
Tính năng hệ thống:
- Hỗ trợ các thiết bị định địa chỉ từ 252 đến 504:
+ Một (1) đến bốn (4) "Loại B"; Một (1) đến hai (2) 'Loại A' cho mẫu FC922
+ Một (1) đến tám (8) "Loại B"; Một (1) đến bốn (4) 'Loại A' cho mẫu FC924
- Bao gồm một (1) mạch thiết bị thông báo 'Class A' hoặc hai (2) 'Class B' (NACs)
- Có thể đặt lại và không thể tháo lắp được 24VDC, [danh định] phụ trợ điện
- Kết nối với môđun thuê kênh / thành phố
- Kích hoạt mô-đun hỗ trợ kích hoạt các van giải phóng hệ thống trước khi hoạt động / nước tràn / phát hành đại lý
- Thông báo cảnh báo không bình thường trước khi đặt lại
- Cài đặt nhanh và dễ dàng với tính năng tự động định cấu hình
- Trạm Quản lý Nguy hiểm của Cerberus® DMS có thể giám sát và kiểm soát lên đến 32 mô hình FC922 và FC924 FACPs
- Bộ truyền tín hiệu số (DACT)
Tủ báo cháy có vai trò gì trong hệ thống báo cháy tự động?
Trong một hệ thống báo cháy tự động của Siemens có các thiết bị gồm tủ báo cháy FC922, thiết bị đầu vào VÀ thiết bị đầu ra. Trong đó, tủ báo cháy hay còn được gọi là tủ trung tâm báo cháy FC922 là bộ phận “đầu não” – bộ phận quan trọng nhất. Do đó mọi thông tin về trang thái hoạt động của hệ thống báo cháy đều được hiển thị.
Khi có lỗi xảy ra ở một trong số các thiết bị trong hệ thống hay khi có sự cố cháy, mọi thông tin sẽ được thể hiện ở tủ báo cháy. Thậm chí, vị trí xảy ra lỗi hoặc xảy ra sự cố hỏa hoạn cũng được xác định.
Đặc biệt khi có cháy, dù ở bất kỳ vị trí nào trong khu vực được lắp đặt hệ thống báo cháy tự động. Hệ thống sẽ báo về tủ báo cháy. Nhờ đó, mọi người nắm được thông tin về vụ cháy, có phương án xử lý và ứng cứu kịp thời.
Tủ báo cháy FC922 hoạt động theo nguyên lý các thiết bị đầu vào như: Đầu báo khói, đàu báo tia lửa, đầu báo nhiệt, đầu báo ga và công tắc khẩn,… ghi nhận dấu hiệu của sự cháy và truyền tín hiệu về tủ báo cháy trung tâm.
Do đó, mọi thông tin được xử lý và khi xác định chính xác có sự cố hỏa hoạn. Tủ trung tâm phát tín hiệu báo cháy tới các thiết bị đầu ra như: chuông báo cháy, còi báo cháy, đèn báo cháy và bộ quay số khẩn,…
